Опоры контактной сети трубчатые ОКСТп – с прямостоечным соединение опоры и закладного элемента (фундаментного блока)

Быстрая доставка по РФ

до объекта своим транспортом (от 1 тонны, 110 куб.метров.)
Грузоперевозки авто, жд-транспортом

Цена от производителя

скидки и отсрочка платежа для постоянных клиентов.

Консультация менеджера

8 (800) 250-00-78 (Бесплатно по РФ)
E-Mail: info@uik-rus.ru

Быстрый онлайн-заказ

если не нашли нужный товар в каталоге.

Описание

Отзывы

Опоры ОКСТ применяются для организации подвески контактной сети городского электрифицированного транспорта (троллейбусной и трамвайное сообщение). Одновременно с этим, опоры ОКСТ могут решать задачу освещения проезжей части. Выполнение двойной функциональной нагрузки происходит без ущерба для одного из двух направлений деятельности.

Выбор опор освещения типа ОКСТ осуществляется с учетом двух основных параметров: требуемая высота и максимально допустимая горизонтальная нагрузка верхней части опоры. Конструкция опор контактной сети разработана так, чтобы под воздействием максимально допустимой нагрузки прогиб опоры не превышал 1/70 высоты надземной части опоры. Данный показатель опирается на СП 98.13330.2012 «Трамвайные и троллейбусные линии Актуализированная редакция СНиП 2.05.09-90». Оба упомянутых параметра заложены в обозначении опоры для упрощения её подбора.

Трубчатые опоры контактной сети могут изготавливаться из стальных бесшовных горяче-деформированных труб ГОСТ 8732-78 либо из стальных электросварных прямошовных труб ГОСТ 10704-91. В зависимости от района установки применяются различные марки стали: Ст3(С245) - для установки в районах с умеренным климатом (температура воздуха наиболее холодных суток обеспеченностью 0,98 ≥-45С, согласно СП 131.13330.2012). Для районов с более низкими температурами применяются опоры в исполнение ХЛ, материал изготовления сталь 09Г2С(С345).

Способ монтажа:

Прямостоечные граненые силовые опоры устанавливаются в заранее подготовленный котлован на глубину равную длине их подземной части, в последствии бетонируются.
Фланцевые опоры монтируются на предварительно установленный в котлован и забетонированный фундаментный блок (закладную деталь). Фланцевые опоры соединяются с подготовленным основанием через крепежные отверстия с помощью шпилек или болтов.

Способ подвода питающего кабеля:

Для трубчатых опор контактной сети подвод питающего кабеля может осуществляться как воздушным, так и подземным путем. При осуществлении подземного подвода кабеля в нижней части опоры изготавливается ревизионный лючок обслуживания с компенсацией ослабления с целью сохранения требуемых прочностных характеристик опоры.

Антикоррозийное покрытие:

Горячее цинкование ГОСТ 9.307-89
Лакокрасочное покрытие
Комбинированное покрытие: горячее цинкование + лакокрасочное покрытие.

Соответствие нормативным документам:

Соответствует требованиям ТУ 5264-002-93646692-2010 «Металлические опоры наружного освещения и контактной сети городского электрического транспорта».

Характеристики:

Обозначение опоры	Р	Н	Н1	D	d	Масса	Установочное место кронштейна
Обозначение опоры	кг	м	м	мм	мм	кг	Установочное место кронштейна
ОКСТп-300-9,0-2,0	300	9,00	2,00	219	168	430	О2
ОКСТп-300-9,0-2,5		9,00	2,50	219	168	460	О2
ОКСТп-300-9,0-3,0		9,00	3,00	273	168	490	О2
ОКСТп-300-10,0-2,0		10,00	2,00	273	168	490	О2
ОКСТп-400-9,0-2,0	400	9,00	2,00	273	168	470	О2
ОКСТп-400-9,0-2,5		9,00	2,50	273	168	480	О2
ОКСТп-400-9,0-3,0		9,00	3,00	273	168	490	О2
ОКСТп-400-10,0-2,0		10,00	2,00	273	168	545	О2
ОКСТп-700-9,0-2,0	700	9,00	2,00	325	219	630	О3
ОКСТп-700-9,0-2,5		9,00	2,50	325	219	650	О3
ОКСТп-700-9,0-3,0		9,00	3,00	325	219	665	О3
ОКСТп-700-10,0-2,0		10,00	2,00	325	219	665	О3
ОКСТп-900-9,0-2,0	900	9,00	2,00	325	219	630	О3
ОКСТп-900-9,0-2,5		9,00	2,50	325	219	650	О3
ОКСТп-900-9,0-3,0		9,00	3,00	325	219	715	О3
ОКСТп-900-10,0-2,0		10,00	2,00	377	219	820	О3
ОКСТп-1000-9,0-2,0	1000	9,00	2,00	325	219	650	О3
ОКСТп-1000-9,0-2,5		9,00	2,50	325	219	710	О3
ОКСТп-1000-9,0-3,0		9,00	3,00	325	273	735	О4
ОКСТп-1000-10,0-2,0		10,00	2,00	377	219	845	О3
ОКСТп-1200-9,0-2,0	1200	9,00	2,00	325	219	775	О3
ОКСТп-1200-9,0-2,5		9,00	2,50	325	273	830	О4
ОКСТп-1200-9,0-3,0		9,00	3,00	325	273	855	О4
ОКСТп-1200-10,0-2,0		10,00	2,00	377	273	890	О4
ОКСТп-1300-9,0-2,0	1300	9,00	2,00	325	273	835	О4
ОКСТп-1300-9,0-2,5		9,00	2,50	377	273	865	О4
ОКСТп-1300-9,0-3,0		9,00	3,00	377	273	890	О4
ОКСТп-1300-10,0-2,0		10,00	2,00	377	273	890	О4
ОКСТп-1500-9,0-2,0	1500	9,00	2,00	377	273	840	О4
ОКСТп-1500-9,0-2,5		9,00	2,50	377	273	865	О4
ОКСТп-1500-9,0-3,0		9,00	3,00	377	273	890	О4
ОКСТп-1500-10,0-2,0		10	2	377	273	990	О4
ОКСТп-1800-9,0-2,0	1800	9	2	377	273	870	О4
ОКСТп-1800-9,0-2,5		9	2,5	377	273	935	О4
ОКСТп-1800-9,0-3,0		9	3	377	325	970	О4
ОКСТп-1800-10,0-2,0		10	2	426	273	1010	О4
ОКСТп-2000-9,0-2,0	2000	9	2	426	273	935	О4
ОКСТп-2000-9,0-2,5		9	2,5	426	273	985	О4
ОКСТп-2000-9,0-3,0		9	3	426	325	1060	О4
ОКСТп-2000-10,0-2,0		10	2	426	325	1060	О4
ОКСТп-2200-9,0-2,0	2200	9	2	426	273	935	О4
ОКСТп-2200-9,0-2,5		9	2,5	426	325	1030	О4
ОКСТп-2200-9,0-3,0		9	3	426	325	1060	О4
ОКСТп-2200-10,0-2,0		10	2	426	325	1140	О4
ОКСТп-2500-9,0-2,0	2500	9	2	426	273	1040	О4
ОКСТп-2500-9,0-2,5		9	2,5	426	325	1110	О4
ОКСТп-2500-9,0-3,0		9	3	426	325	1140	О4
ОКСТп-2500-10,0-2,0		10	2	426	325	1300	О4
ОКСТп-3000-9,0-2,0	3000	9	2	426	325	1240	О4
ОКСТп-3000-9,0-2,5		9	2,5	426	325	1270	О4
ОКСТп-3000-9,0-3,0		9	3	426	325	1340	О4
ОКСТп-3000-10,0-2,0		10	2	426	325	1535	О4

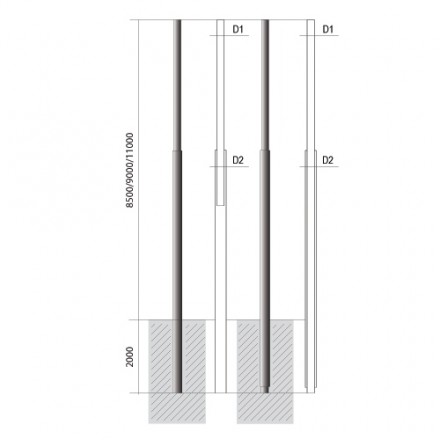

Расшифровка условных обозначений ОКСТп

ОКСТ - опора контактной сети трубчатая
п - прямостоечная
Р - максимально допустимая нагрузка, кг
Н - высота надземной части опоры,м
Н1 - глубина подземной части опоры, м
D - нижний вписанный диаметр опоры, мм
d - верхний вписанный диаметр опоры, мм
